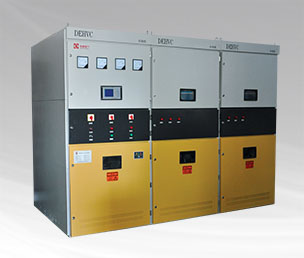

HVC高壓智能無功補償裝置
產品概述
HVC型高壓智能無功補償裝置適用于6kV、10kV等高壓配電系統功率因數的自動補償，根據電網及負荷狀況分級自動調節電壓、無功的裝置。補償容量可根據用戶要求靈活設計，采用性能優良的元器件（電容器、電抗器、真空開關、放電線圈、控制器等），每路均裝有不同電抗率的電抗器，既能有效限制合閘涌流，保護在頻繁投切狀態下的真空開關和電容器，還有抑制諧波的作用。
該系統采用先進的無功補償控制器，人機界面、菜單式操作，實時在線監測控制系統的無功功率和功率因數，用最少的投切次數達到最佳的補償效果。并具有RS-485通訊接口，采用標準MODBUS協議可以和變電站綜合自動化調度終端聯網，達到“四遙”功能，實現無人值守。

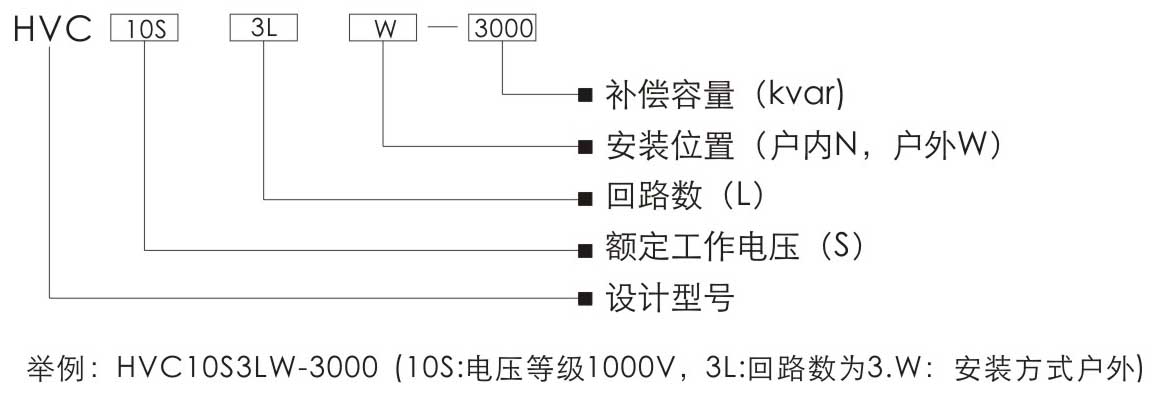

型號說明
技術特點
根據電壓、無功功率因數自動投切電容器組，并可實現分級 、多級投切，使補償更加精確，達到期望要求。
采用先進的十二區圖模糊控制原理，保證裝置在對變電站電壓 、無功調節精度最高的情況下，電容器的投切次數最少，實現電網無功功率就地平衡，降低電網損耗，提高電壓合格率。
控制方式多樣：五種控制方式選擇（按時間段投切、電壓進行投切、時間電壓投切、功率因數無功投切、電壓投切），可根據電網特點及要求選擇設置，控制投切更科學。
電容兼顧調壓與調節變壓器有載分解頭調壓方式相結合，穩定系統電壓。
自動識別并顯示調壓開關檔位信息，具有拒動、滑動、調檔反向報警閉鎖等保護功能。
可實時顯示主變低壓側電壓、電流、功率因數及電容器投切狀態等。
具有RS-485通訊接口，采用標準MODBUS協議可以和變電站綜合自動化調度終端聯網，達到“四遙”功能，實現無人值守。
保護功能：具有過壓、欠壓、過流、速斷、三相電流不平衡（缺相）、10min放電保護、拒動、閉鎖保護，并且可對動態補償電容器組進行分組保護。
完全自動補償負荷無功功率，提高負荷功率因數，增加變壓器負載容量。
大型液晶屏幕顯示，記錄讀取數據更直接，良好的人機對話功能。
故障記錄，接觸器動作記錄。
晶閘管閥組結構采用一體化設計，散熱與安全性能優異，每相器件單獨放置在柜體中，運行安全、維修維護簡便。
技術參數
額定電壓：6kV、10kV
裝置最高工作電壓：7.2kV、12kV
控制柜中工作電壓：-220V±20%
控制方式：電壓、無功功率
測量精度：電壓誤差≤0.5%，電流誤差≤1% 無功、有誤差1%，功率因數±2%
電抗器選配：1%4.5%~6% 12%~13%
相數：3相
功率因數：>0.95
平均無故障時間：>25000小時
高壓端絕緣耐壓：a、全波沖擊耐壓（1.2/50us）：60kV（峰值）；b、工頻1min耐壓：32kV（有效值）
二次繞組之間及繞組對地的工頻耐壓(1min)：3kV(有效值)
外絕緣相對地最小有效爬電距離：瓷絕緣≥216mm 合成絕緣≥240mm
工作原理
DEHVC型高壓智能無功補償裝置應用傳統的投切電容器方式向系統中注入容性電流，補償無功功率，調節功率因數。其核心器件主要有控制器、高壓真空接觸器、電容器、電抗器及保護裝置等構成?？刂葡到y(tǒng)對系統電壓、電流信號進行采樣及分析處理，以功率因數及系統電壓為控制參數判斷并輸出控制指令，控制接觸器動作實現對電容器組的投切，使系統功率因數控制在設定范圍內。

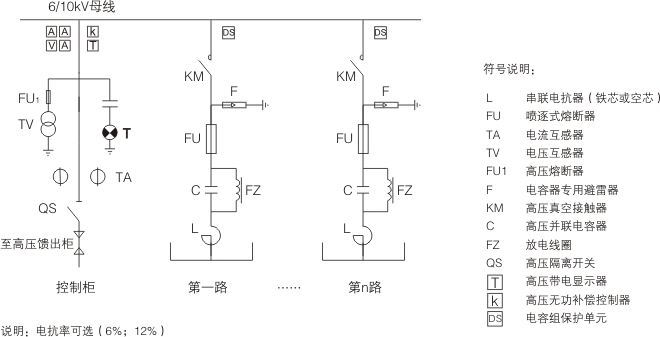

一次原理圖

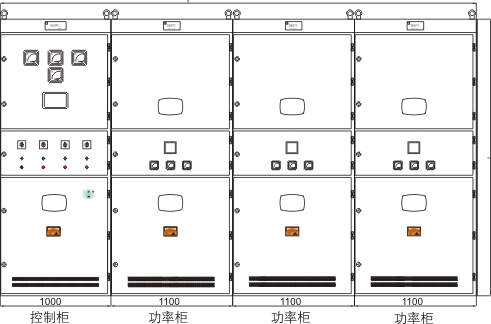

平面布置圖

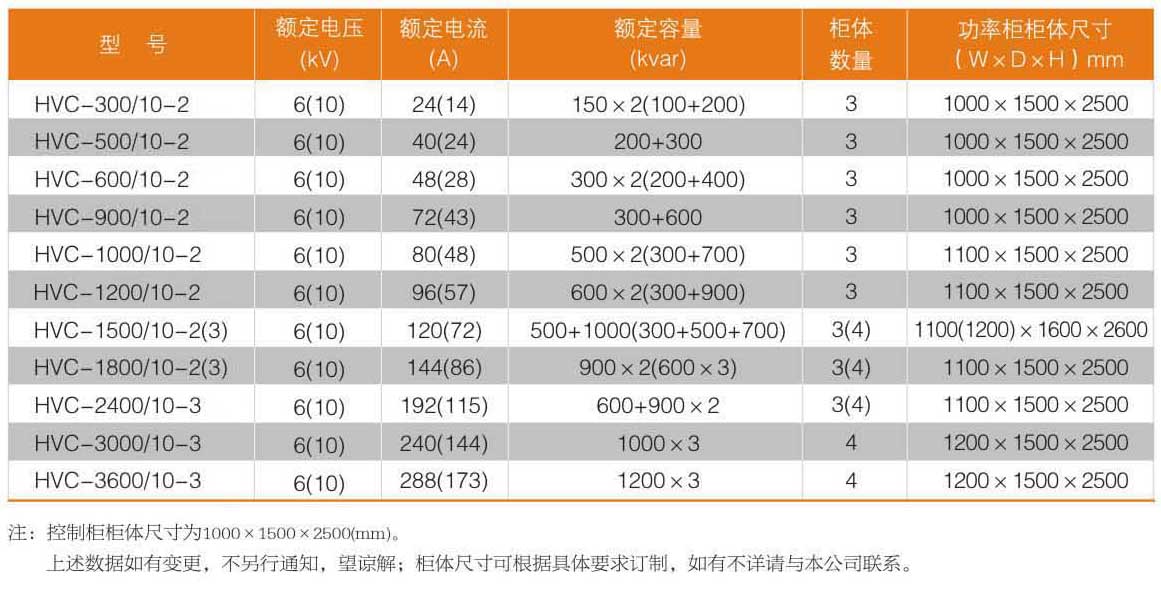

規格數據

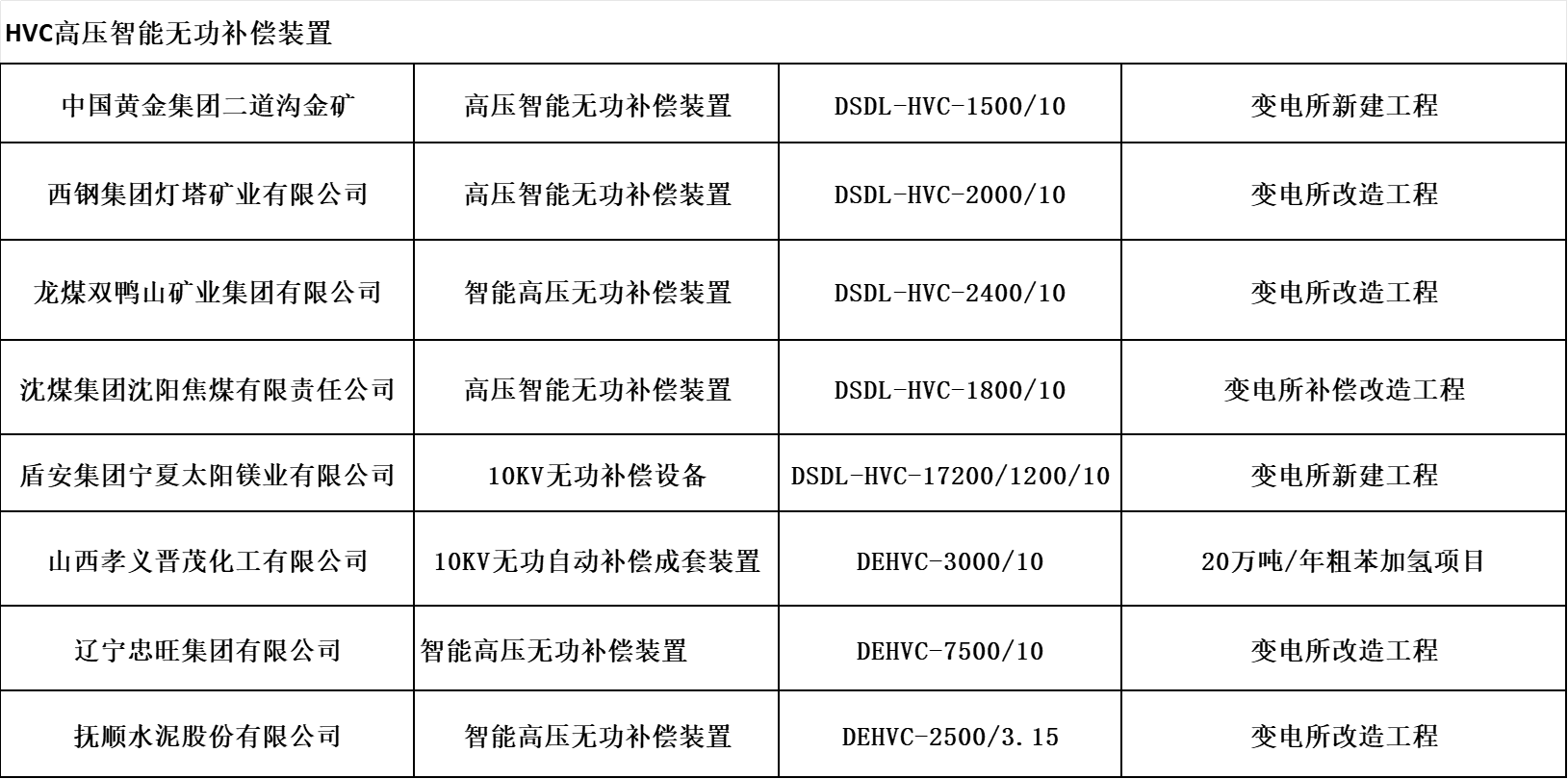

應用范圍
該產品適用于電力系統功率因數低、負荷運行比較平穩、不頻繁波動的配電系統，可提高功率因數，提升電能利用率。廣泛應用在機械制造、冶金、礦山、交通、能源、通信等工業領域
