產品概述

      SVG型靜止無功發生器是柔性交流輸電技術的主要裝置之一，該產品可連續、動態的補償無功功率、平衡三相負荷、抑制電網諧波，在改善電網的電能質量，提高配電網的安全穩定運行和經濟運行方面效果顯著。

型號說明



技術特點

   功率單元模塊化設計
   IGBT、直流電容、緩沖吸收電路、驅動電路等核心器件集成度高、體積小、效率高、可靠性強、維護簡易快捷。
實時跟蹤，動態無級補償
   實時檢測分析電網無功功率波動數據并實現無級平滑補償功率輸出，階躍響應速度快。
高可靠與抗干擾性能
  牽引級IGBT模塊選用德國EUPEC公司制造；直流鏈?zhǔn)诫娙葸x用DC-LINK；DSP全數字控制芯片選用美國TI公司。
  基于逆變理論的SVG運行時不受電網系統阻抗、電壓波動、諧波參數影響，可避免與系統發生諧振。
多效功能，同時治理多種電能質量問題
  具有提高功率因數、改善電流不平衡、諧波治理、抑制電壓閃變、提高供電質量、確保用戶設備安全、可靠運行、降低能耗。



技術參數

  標準：通用的標準包括GB、UL、IEEE
  控制電源：45Hz-55Hz，380V±20%，內含免維護后備電源
  系統補償功能：電壓調節、無功調節、暫穩控制、阻尼控制
  運行環境要求：﹣40℃-+40℃，95%相對濕度
  過載能力標準：允許10%連續過載、20%過載5秒、30%過載立即保護
  故障處理：鏈?zhǔn)綋Q流器采用N+1/N+2冗余運行，故障功率模塊自動旁路，運行不受影響
  無功輸出特性：電流源輸出，在系統電壓降低到20%仍輸出額定容性無功電流
  負荷補償功能：功率因數補償、電壓閃變抑制、諧波補償、負荷不平衡補償
  保護功能：輸出過電流、系統短路、系統過壓、PT斷線、過溫、水冷故障、通信失敗等保護
  遠程監控：數字方式：RS485、Modbus、Profibus、6路可編程外部開關量輸入（DC24V）
  海拔高度：1000米以下，超過1000米降容使用
  逆變器類型：鏈?zhǔn)綋Q流器，采用IGBT器件
  并網點電壓等級：45Hz-55Hz，6kV、10kV、35kV
  啟動方式：自勵啟動，啟動沖擊電流小
  無功輸出范圍：額定感性到額定容性無功，連續調節
  無功輸出響應速度：1ms-10ms
  效率：滿載時大于99%
  抗震：抗地震能力為7級，振動0.5G

工作原理

      高壓SVG是基于靜止無功發生器 SVG(Static Var Gener-ator)的綜合補償裝置，學術上稱之為STATCOM(Static Compensator)，是目前最先進的動態無功補償技術。
      SVG是屬于柔性交流輸電系統(FACTS)的重要裝置，是繼電容器補償、磁控電抗器MCR型SVC、TCR型SVC之后的第三代動態無功補償技術。它以三相大功率電壓逆變器為核心，其輸出電壓通過變壓器或電抗器接入系統，與系統側電壓保持同頻、同相，通過調節其輸出電壓幅值與系統電壓幅值的關系來確定輸出功率的性質與容量，當其幅值大于系統側電壓幅值時輸出容性無功，小于時輸出感性無功。其原理如右圖所示。
      SVG裝置的基本原理就是將自換相橋式電路通過電抗器并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位或者直接控制其交流側電流就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?

一次原理圖

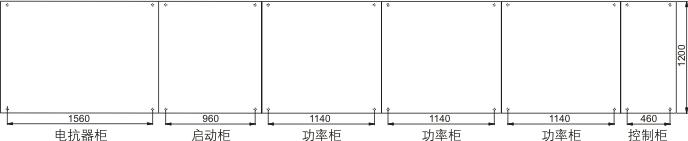

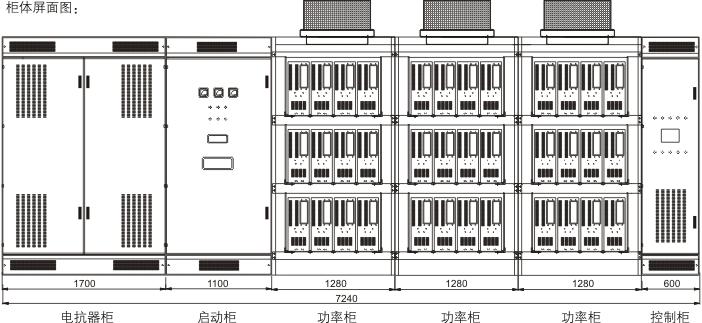

平面布置圖



說明：
1.SVG容量為4000kvar以下采用干式鐵芯電抗器，容量大于4000kvar采用空芯電抗器。
2.SVG容量為4000kvar以下冷卻方式為強迫風冷，容量大于4000kvar可采用冷卻方式為風道。
3.SVG單套容量最大為12000kvar，如需要更大補償容量，需要多套SVG并機來實現。

規格數據



應用范圍

  冶金行業
  能有效解決礦熱爐、電弧爐、電石爐、中頻爐、煉鐵等冶金行業電力系統普遍存在的電網三相不平衡、負序電流及各次諧波含量較高，且系統負載運行大范圍頻繁波動造成電壓波動幅度大，存在電壓跌落現象等電能質量問題。
  化工行業
  有效解決大型化工行業電力系統中系統運行諧波干擾、負載運行范圍頻繁波動導致普通補償裝置無法跟蹤投運等問題，優化電能質量及提高功率因數。
  風力發電行業
  能有效解決風資源的不確定性和風電機組本身的運行特性導致的風電機組輸出功率波動，并網功率因數不合格、電壓偏差、電壓波動和閃變，大容量風電場接入系統時存在的不穩定性等問題。
  機械制造行業
  有效解決汽車制造、軋鋼、重型機械等機械制造行業存在的單相負荷（焊機等）引起的三相不平衡、諧波含量嚴重超標、系統運行頻繁波動、無功沖擊大等電能質量問題。
  軌道交通及礦山行業
  SVG能輸出容性及感性無功功率的特質有效解決了鐵路、城市地鐵、輕軌等軌道交通行業及煤礦、鐵礦、金礦等礦山行業的電力系統存在的功率因數偏低、負載運行頻繁波動及由于長距離電纜敷設傳輸電能導致的電力系統呈容性狀態而出現的無功倒送等電力系統問題。
